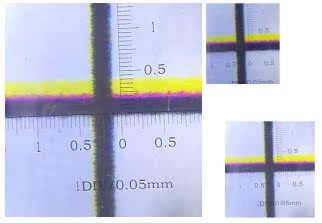

套准对于多色印刷来说非常重要，但要实现精确套准费工、费时。套准误差通常用十字线等标记观察，分为单边误差和版面倾斜误差，如下图：


要实现精确套准测量是关键，在高速印刷情况下，如何才能同时测量单边套印误差和版面倾斜误差？圣瑞智能科技(上海)有限公司最新推出了一款EE1000C印刷套准测量仪器，用于高速套准双指标测量，其测量精度达到0.02毫米，实现原理为：在印刷机左右两边各安装一个摄像机，并固定在一根高精度导轨上，调整相机上下位置使相机能够同时拍摄到套准十字线标记。


测量套准标记的纵横向x、y值，即为套准最大偏差。

测量两边的dx、dy值和输入两个相机之间的距离，即可算出倾斜角度。

EE1000C印刷套准测量仪主要参数
a.检测幅宽：100-2000毫米
b.最大检测速度：200米/分钟
c.测量精度：0.02毫米
d.实时显示左右两边最大套印误差
e.实时显示左右两边的倾斜角度
f.实时显示套印误差、倾斜测量曲线以及误差趋势方向
g.可设定套准偏差、倾斜报警门限，超门限报警
h.具有测量记录功能。
